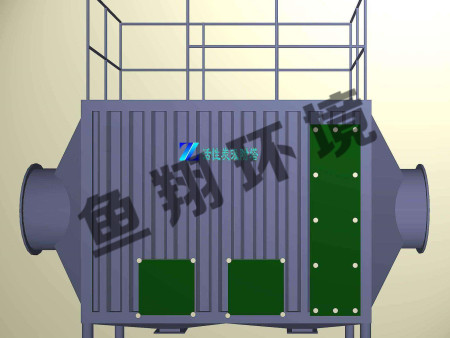

活性炭吸附塔计算书
1、 设计风量：Q＝90000m3/h=25.02m3/s
2、参数设计要求：
①管道风速：V1＝10~20m/s，
②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s，
③过滤风速：V3＝0.2~0.6m/s，
④过滤停留时间：T1＝0.2~2s，
⑤碳层厚度：h＝0.2~0.5m，
⑥碳层间距：0.3~0.5m。
活性炭颗粒性质：
平均直径dp =0.003m，表观密度ρs =670kg/，堆积密度ρB =470 kg/
3、（1）管道直径d取1.6m，则管道截面积A1=2.01m2
则管道流速V1=25.02÷2.01=12.44m/s，满足设计要求。
（2）取炭体宽度B=2.4m，塔体长度L=8m，一套 分4~5层结构展开长度计算
空塔风速V2=25.02÷2.4÷35=0.29m/s，满足设计要求
过滤风速V2=25.02÷2.4÷35/0.75=0.39m/s，满足设计要求。
取炭层厚度为0.35m，炭层间距取0.5m，
则过滤停留时间T1=0.35÷0.39=0.89s，满足设计要求。
（3）假定吸附床到达时间时全部处于饱和状态，即达到它的平衡吸附量a,也称a 为静活度，同时根据朗格谬尔等温线假定静活度不在与气象浓度有关。在吸附作用时间ζ内，所吸附污染物的量为：
X= aSLρb
式中：X—— 在时间ζ内的吸附量；
a —— 静活度，重量，%；
S —— 吸附层的截面积，m2；
L—— 吸附层高度，m；
